ダルシー式と透水係数

目的

モデル土壌として均一粒径のガラスビーズを用いて飽和の定常流の圧力分布を測定し、ダルシー式

(1)

（但し、q：水の体積フラックス(cm/s)、△H：水頭差(cmH₂O)、△x：流れに沿った方向の距離(cm)、k：飽和透水係数(cm/s)）

の成立を確認する。

ダルシー則とは、フランス人の水道技術者ダルシーによって発見された経験式である。経験則ではあるが、一定の条件下では問題なく適用できると認識されている。フラックスが、圧力勾配に比例するという形式は、分子拡散など他の物理現象にも多く見られるものである。

1. 土壌内の圧力分布から透水係数を計算し、透水性と粒径、間隙率との関係を見る。
2. 給水位置、排水位置を変え、土壌内の圧力勾配を変えた時に透水係数はどうなるか。
3. 飽和時の単一土層と成層土層の圧力分布の違いを観察する。

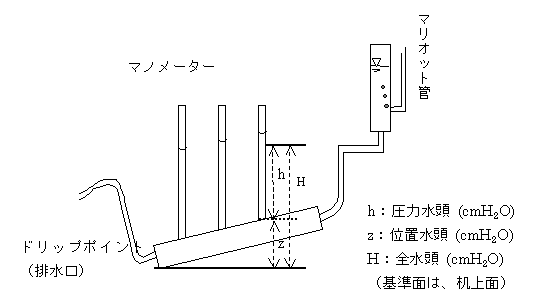

実験装置（円筒カラム）の模式図と写真

使用する土壌カラムに関するDATA

実験1.ダルシー則と飽和透水係数

均一な土層内の水分分布を測定する。

実験手順

1. 装置のセッティングを行う。
2. 排水を止め、静水圧の確認を行う。
   （給水位置、排水位置を固定したままカラムの傾きを変えるとh、Hはどうなるか？）
3. 排水を開始し、給水器の高さと排水口の高さを変えて、流量と圧力勾配を調節する。
4. マノメーターの水位が安定したらマノメーターの水位を読んで水頭勾配 (△H/△x)を求める。（給水位置、排水位置を固定したままカラムの傾きを変えるとh、Hはどうなるか？）
5. 3の水頭勾配の時の流量(Q：単位時間あたりの流出量(g/s))をビーカーで測定し、流量を円筒の断面積で割って体積フラックス(q：単位断面積あたりの流量(cm/s)、以下フラックス)、飽和透水係数を計算する。((1)式を使う)。
   （流量の測定は、3回行い、平均値をデーターとする。また、あまりばらつく場合は、測定をやり直すこと。）
6. 3,4をいくつか(5つ程度)の水頭勾配について繰り返す。

課題1

ダルシー則によると土中を流れる水のフッラクスはqは、動水勾配(全水頭勾配)に比例し、(1)式で表現することができる。

(1) （変数等については前述）

実験で得られたqと動水勾配（ΔH/Δx）の関係をグラフにして、ダルシー則((1)式)が成立しているかどうか確かめよ。また飽和透水係数は、動水勾配の影響を受けているか？

実験２．成層土における圧力分布

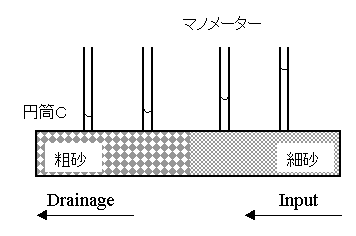

実験１と同様の装置で、下図のように粗い粒径の粒子と細かい粒径の粒子を半分ずつ詰め、円筒内を２層に分けた。この土層内の水圧分布を測定し、単一土層の場合と比較する。

実験手順

1. 各マノメータのメーターの間隔を計測する。
2. 給水装置の高さ、ドリップポイントを調節し、流量を決める。
3. 値が安定したところで、マノメーターを読み、マノメーターに挟まれた各区間の圧力勾配を求める。
4. 流量の測定から、水の体積フラックス(q)を求める。

課題２

1. 各マノメーターの間では、圧力分布が直線的に変化するとして、位置と圧力の関係をグラフにせよ。

2. 粗い粒子の区間、細かい粒子の区間、粗細両粒子の接した区間の３つの区間の透水係数を求めよ。

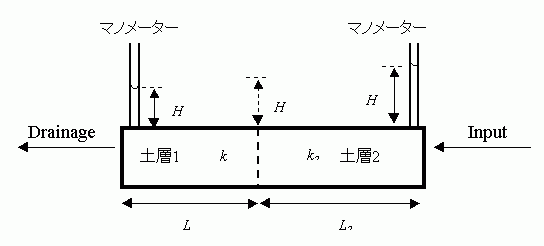

3. 下図のように２つの土層が接した状態では、



   質量保存則（連続式）が成立することから、

   q1（土層1におけるフラックス）= q2（土層2におけるフラックス）

   すなわち

   (5)

   が成り立つ。

   土層全体で見ると

   (6)

   (k:土層の平均の透水係数、q:測定したフラックス)

   式(5)、(6)より

   (7)

   (8)

   となる。

   測定した粗細ビーズの接した層の透水係数がこの関係((8)式)を満たすかどうか確認せよ。
